A seleção do tipo de face apropriada para um flange da junta de volta é crucial, pois pode impactar significativamente o desempenho e a funcionalidade do seu sistema de tubulação. Como um fornecedor de flange da junta, vi em primeira mão como escolher o tipo de face certo pode fazer ou quebrar um projeto. Nesta postagem do blog, compartilharei algumas idéias sobre como tomar a melhor decisão para suas necessidades específicas.
Entendendo os flanges da junta de volta
Primeiro, vamos rapidamente repassar o que são flanges da junta. Os flanges da junta de volta são um tipo de flange que consiste em duas partes: um anel de flange solto e uma extremidade do stub da junta de volta. Eles são comumente usados em aplicações onde são necessárias desmontagem e remontagem frequentes, como em algumas plantas de processamento químico ou indústrias de alimentos e bebidas. A vantagem dos flanges da junta é que eles podem girar livremente ao redor da extremidade do stub, o que torna o alinhamento durante a instalação.
Diferentes tipos de rosto
Existem vários tipos de rosto disponíveis para flanges de junta e cada um tem seu próprio conjunto de prós e contras. Os mais comuns incluem:
Face plana (ff)
Os flanges da junta da face plana têm uma superfície plana na área de vedação. Eles geralmente são usados em aplicações de baixa pressão e não crítica. A face plana fornece uma grande área de contato para a junta, o que ajuda a distribuir a pressão uniformemente. Isso os torna uma boa escolha para aplicações em que a superfície de acasalamento também é plana, como em alguns tubos de plástico ou fibra de vidro. No entanto, eles não são adequados para aplicações de alta pressão, porque a face plana não fornece uma vedação forte sob alta estresse.
Face elevada (RF)
Os flanges da junta da face elevada têm uma área elevada ao redor dos orifícios dos parafusos. Esta área elevada atua como um assento de junta e oferece uma vedação melhor do que uma face plana. A face elevada concentra a pressão na junta, o que ajuda a criar um selo mais eficaz. Os flanges face elevados são comumente usados em aplicações de médio a alta pressão. Eles também são mais resistentes a vazamentos do que flanges de face plana. No entanto, eles exigem um alinhamento mais preciso durante a instalação, porque a face elevada precisa combinar com o rosto elevado do flange de acasalamento.
Junta do tipo anel (RTJ)
Flanges de junta da junta do tipo anel use uma junta de anel de metal para criar uma vedação. A junta do anel é colocada em uma ranhura na face do flange, e os dois flanges são apertados juntos para comprimir a junta. Os flanges RTJ são projetados para aplicações de alta e alta temperatura, como na indústria de petróleo e gás. Eles fornecem um selo muito forte e confiável, mas também são mais caros e exigem usinagem mais precisa do que outros tipos de rosto.
Fatores a serem considerados ao selecionar um tipo de face
Agora que você conhece os diferentes tipos de rosto, vamos falar sobre os fatores que você deve considerar ao selecionar o apropriado para o flange da junta de volta.
Classificação de pressão
A classificação de pressão do seu sistema de tubulação é um dos fatores mais importantes a serem considerados. Se você estiver trabalhando com um sistema de baixa pressão, um flange de rosto plano pode ser suficiente. No entanto, se você estiver lidando com aplicações de alta pressão, um flange de junta do tipo de face ou anel elevado é uma escolha melhor. Verifique a classificação de pressão do flange e da junta para garantir que eles possam lidar com a pressão no seu sistema.
Temperatura
A temperatura é outro fator crucial. Altas temperaturas podem fazer com que a junta se degradasse e perca suas propriedades de vedação. Se o seu aplicativo envolver altas temperaturas, você precisará de um tipo de rosto que possa suportar o calor. Os flanges da junta do tipo anel são uma ótima opção para aplicações de alta temperatura porque usam uma junta de metal que pode lidar com temperaturas extremas.
Tipo de fluido
O tipo de fluido que flui através do seu sistema de tubulação também é importante. Alguns fluidos, como produtos químicos corrosivos ou lamas abrasivas, podem danificar a face do flange e a junta. Nesses casos, você precisará de um tipo de rosto resistente à corrosão e desgaste. Por exemplo, flanges de aço inoxidável com um revestimento resistente à corrosão podem ser uma boa opção para aplicações que envolvem fluidos corrosivos.
Flange de acasalamento
O tipo de face do flange de acasalamento também é importante. Você precisa garantir que o tipo de face do flange da junta de volta corresponda ao tipo de face do flange de acasalamento. Caso contrário, você não poderá criar uma vedação adequada. Se você não tem certeza de qual tipo de face o flange de acasalamento tem, pode medi -lo ou consultar as especificações do fabricante.
Padrões populares para flanges juntas de colo
Existem vários padrões internacionais para flanges conjuntos de colo, e dois dos mais populares são DIN e ANSI.

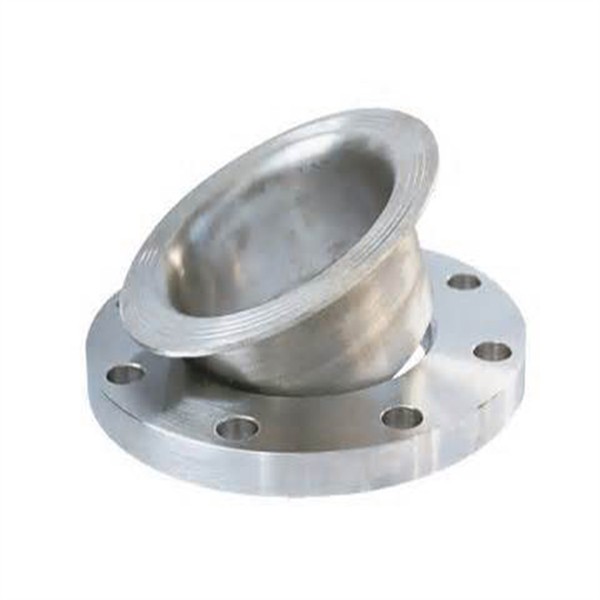

- Flange da junta do colo Din: Os padrões DIN são amplamente utilizados na Europa e em outras partes do mundo. Os flanges da junta do LAP são conhecidos por sua alta qualidade e precisão. Eles estão disponíveis em uma variedade de tipos de rosto, incluindo face plana, face elevada e junta do tipo anel.
- Ansi Lap Joint Flange: Os padrões da ANSI são comumente usados nos Estados Unidos e em outros países. Os flanges articulares da ANSI também estão disponíveis em diferentes tipos de face e são conhecidos por sua compatibilidade com outros componentes da ANSI.
Ao selecionar um flange da junta de volta, escolha aquele que cumpre o padrão apropriado para o seu aplicativo.
Fazendo a escolha certa
Selecionar o tipo de face apropriado para um flange da junta de volta pode ser um pouco esmagador, mas, considerando os fatores mencionados acima, você pode tomar uma decisão informada. Lembre -se de sempre consultar um profissional se não tiver certeza sobre qual tipo de face é melhor para o seu aplicativo.
Como um fornecedor de flange da junta, estou aqui para ajudá -lo a encontrar o flange certo para suas necessidades. Se você precisa de uma face plana, face elevada ou flange articular do tipo anel, posso fornecer produtos de alta qualidade a preços competitivos. Se você tiver alguma dúvida ou precisar de mais informações, fique à vontade para me alcançar. Podemos discutir seus requisitos específicos e encontrar a solução perfeita para o seu projeto.
Referências
- ASME B16.5 - Flanges de tubo e acessórios flangeados
- DIN EN 1092-1 - Flanges e suas juntas
- API 6A - Especificação para equipamento de Well -Head e Christmas Tree
